促進可再生能源的開發利用，改善能源結構，保護環境，實現經濟社會的可持續發展，已經成為我國一項基本國策。麻豆AV免费看网站作為可再生能源應用的主要途徑之一，地源熱泵技術作為一種新型的綠色高效能源技術近幾年在我國發展迅速,在諸多領域得到了廣泛的應用。

現在隨著經濟的發展和人們生活水平的提高，公共建築和住宅的供暖和空調已經成為普遍的要求。作為中國傳統供熱的燃煤鍋爐不僅能源利用率低，而且還會給大氣造成嚴重的汙染，因此在一些城市中燃煤鍋爐在被逐步淘汰，而燃油、燃氣鍋爐則運行費用很高。地源熱泵就是一種在技術上和經濟上都具有較大優勢的解決供熱和空調的替代方式。

地源熱泵技術綠色、環保的性質已經得到了全球許多國家的肯定和認可。它在全球的覆蓋率已經占據了40%，例如美國、瑞士、奧地利、丹麥等科技水平和生活水平極高的國家，都在使用這類產品，那麽地源熱泵技術到底是何方神聖呢？也許說到地源熱泵人們就想到了空調,是的,這兩者似乎從誕生之日開始就已經息息相關了。兩者一定要分個差別出來,那就是不得不提到地源熱泵技術了,在國外,特別是歐美市場,地源熱泵技術已經發展的非常成熟了,美國還在1998年為此頒布了相關法律,可見地源熱泵技術的重要性。

地源熱泵技術是一種利用地下淺層地熱資源既能供熱又能製冷的高效節能環保型空調係統。地源熱泵通過輸入少量的高品位能源，即可實現能量從低溫熱源向高溫熱源的轉移。在冬季，把土壤中的熱量“取”出來，提高溫度後供給室內用於采暖；在夏季，把室內的熱量“取”出來釋放到土壤中去，並且常年能保證地下溫度的均衡。

在我國《采暖通風與空氣調節術語標準》（GB50155-92）中，對“熱泵”的解釋是“能實現蒸發器和冷凝器功能轉換的製冷機”；在《新國際製冷詞典（NewInternationalDictionaryofRefrigeration）》中，對“熱泵”的解釋是“以冷凝器放出的熱量來供熱的製冷係統”。可見，熱泵在本質上是與製冷機相同的，熱泵（製冷機）是通過作功使熱量從溫度低的介質流向溫度高的介質的裝置，它們的區別隻是運行工況不同。其工作原理是：由電能驅動壓縮機，使工質（如R22）循環運動反複發生物理相變過程，分別在蒸發器中氣化吸熱、在冷凝器中液化放熱，使熱量不斷得到交換傳遞，並通過閥門切換使機組實現製熱（或製冷）功能。在此過程中，熱泵的壓縮機需要一定量的高位電能驅動，其蒸發器吸收的是低位熱能，但熱泵輸出的熱量是可利用的高位熱能，在數量上是其所消耗的高位熱能和所吸收低位熱能的總和。熱泵輸出功率與輸入功率之比稱為熱泵性能係數，即COP值（Coefficientof Performance）。

地源熱泵技術的特點使用電力，沒有燃燒過程，對周圍環境無汙染排放；不需使用冷卻塔，沒有外掛機，不直接向周圍大氣環境排熱，沒有熱島效應，沒有噪音；不抽取地下水，不破壞地下水資源。一機三用:冬季供暖、夏季製冷以及全年提供生活熱水。使用壽命長：使用壽命20年以上，是分體式或窗式空調器的2-4倍。全電腦控製，性能穩定，可以電話遙控，可以進行溫濕度控製和新風配送。

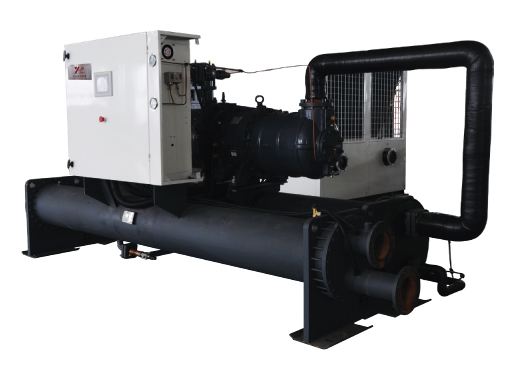

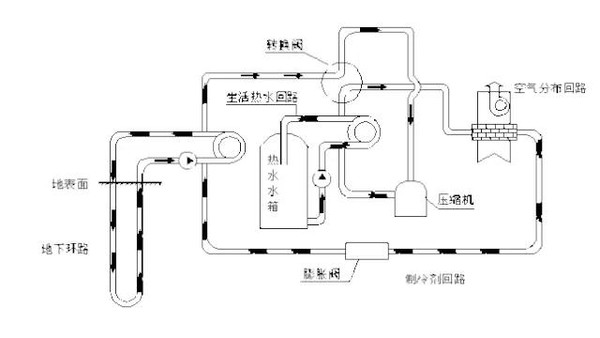

地（水）源熱泵機組的工作原理

地（水）源熱泵是利用水與地能（地下水、土壤或地表水）進行冷熱交換來作為水源熱泵的冷熱源，冬季把地能中的熱量“取”出來，供給室內采暖，此時地能為“熱源”；夏季把室內熱量取出來，釋放到地下水、土壤或地表水中，此時地能為“冷源”。具有高效節能、經濟環保、安全可靠、可自動運行等優點。

地源熱泵技術的可再生、經濟有效、環境效益顯著、一機多用，應用範圍廣，係統維護費用低等優點也是它可以昂首麵對這個世界的前提，隨著綠色、環保的理念不斷深入，地源熱泵技術受歡迎程度一定會加深。

地源熱泵與空氣源熱泵比較

空氣源熱泵以室外空氣為一個熱源。在供熱工況下將室外空氣作為低溫熱源，從室外空氣中吸收熱量，經熱泵提高溫度送入室內供暖；其性能係數（COP）一般在2～3。空氣源熱泵係統簡單，初投資較低。空氣源（風冷）熱泵目前的產品主要是家用熱泵空調器、商用單元式熱泵空調機組和風冷熱泵冷熱水機組。

空氣源熱泵的主要缺點是在夏季高溫製冷和冬季寒冷天氣製熱時效率大大降低。此外，其所必需的室外機或冷卻塔對建築物有一定的影響。空氣源熱泵的製熱量隨室外空氣溫度降低而減少，這與建築熱負荷需求趨勢正好相反。因此當室外空氣溫度低於熱泵工作的平衡點溫度時，需要用電或其他輔助熱源對空氣進行加熱。而且，在供熱工況下空氣源熱泵的蒸發器上會結霜，需要定期除霜，這也消耗大量的能量。在寒冷地區和高濕度地區熱泵蒸發器的結霜可成為較大的技術障礙。在夏季高溫天氣，由於其製冷量隨室外空氣溫度升高而降低，同樣可能導致係統不能正常工作。空氣源熱泵不適用於寒冷地區，在冬季氣候較溫和的地區，如我國長江中下遊地區，已得到相當廣泛的應用。

麻豆AV免费看网站的分類及其優缺點

3.1地下水源熱泵係統(Groundwaterheatpumps,GWHPs)

地下水源熱泵係統也就是通常所說的深井回灌式水源熱泵係統，通過建造抽水井群將地下水抽出，通過二次換熱或直接送至水源熱泵機組，經提取熱量或釋放熱量後，由回灌井群灌回地下。

其最大優點是非常經濟，占地麵積小，但要注意打井區域必須符合下列條件：1.水質良好；2.水量豐富；3.回灌可靠；4.符合標準。

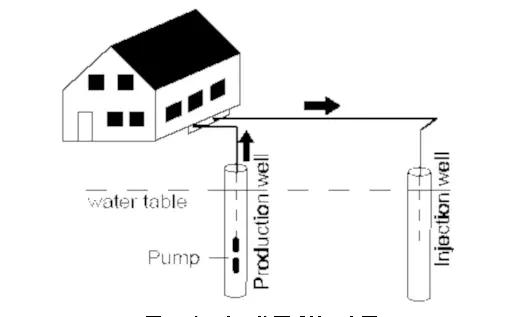

圖2 地下水源熱泵係統示意圖

3.2地下耦合熱泵係統（Ground-coupleheatpumps，GCHPs）

地下耦合熱泵係統也稱埋管式土壤源熱泵係統，還有另外一個術語叫Groundheatexchanger，即地下熱交換器麻豆AV免费看网站。這一閉式係統方式，通過中間介質（通常為水或者是加入防凍劑的水）作為熱載體，使中間介質在埋於土壤內部的封閉環路中循環流動，從而實現與大地土壤進行熱交換的目的。

3.2.1 水平埋管麻豆AV免费看网站（Horizontalground-coupledheatpump）

對於水平式埋管係統，其優點有：安裝費用比垂直式埋管係統低，應用廣泛，使用者易於掌握，其缺點有：占地麵積大，受地麵溫度影響大，水泵耗電量大。

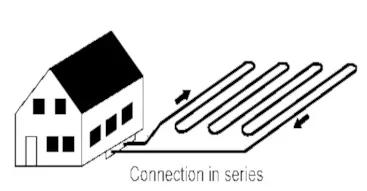

圖3.1 串聯式水平埋管示意圖

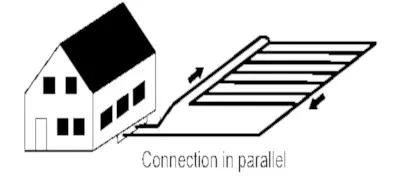

圖3.2 並聯式水平埋管示意圖

3.2.2 垂直埋管麻豆AV免费看网站（Verticalboreholeground-coupledheatpump）

對於垂直式埋管係統，其優點有：較小的土地占用，管路及水泵用電少；其缺點是鑽井費用較高；

垂直埋管麻豆AV免费看网站有一種特殊形式叫：樁基換熱器（或叫做能量樁，Energy Piles），即在樁基裏布設換熱管道。

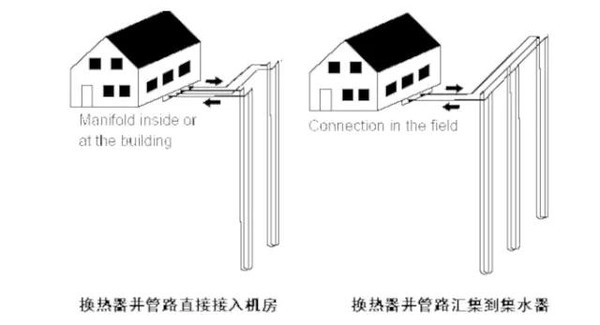

圖3.3 垂直埋管示意圖

3.3 螺旋埋管麻豆AV免费看网站（slinky ground-coupled heat pump）

3.3.1長軸水平布置的螺旋埋管麻豆AV免费看网站

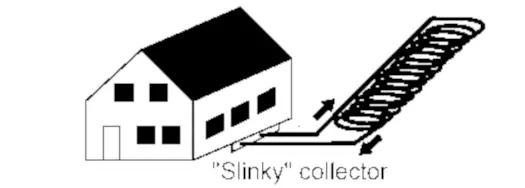

圖3.4長軸水平布置的螺旋埋管麻豆AV免费看网站示意

3.3.2長軸豎直布置的螺旋埋管麻豆AV免费看网站（盤旋布置埋管麻豆AV免费看网站）

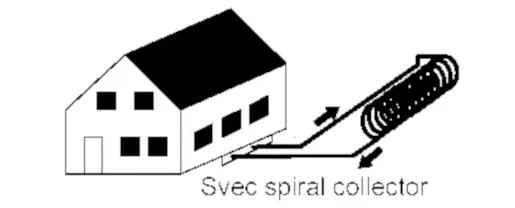

圖3.5長軸豎直布置的螺旋埋管麻豆AV免费看网站示意

3.3.3螺旋埋管麻豆AV免费看网站有一種特殊布置形式叫：溝渠集水器式螺旋埋管麻豆AV免费看网站，也有學者把它歸到多層水平埋管麻豆AV免费看网站。

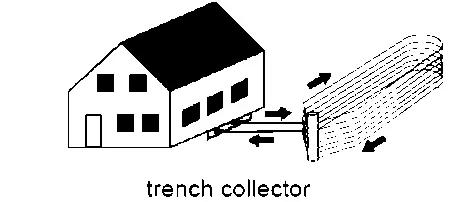

圖3.6溝渠集水器式螺旋埋管麻豆AV免费看网站示意

3.2 地表水熱泵係統（Surface-waterheatpumps,SWHPs）

通過直接抽取或者間接換熱的方式，利用包括江水、河水、湖水、水庫水以及海水作為熱泵冷熱源。歸屬於水源熱泵方式。

其優點有：在10米或更深的湖中，可提供10℃的湖水直接製冷，比地下埋管係統投資要小，水泵能耗較低，高可靠性，低維修要求、低運行費用，在溫暖地區，湖水可做熱源。

其缺點有：在淺水湖中，盤管容易被破壞，由於水溫變化較大，會降低機組的效率。

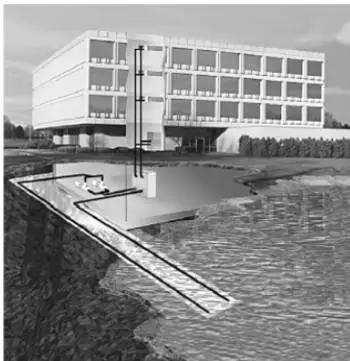

圖3.7地表水直接抽取示意圖

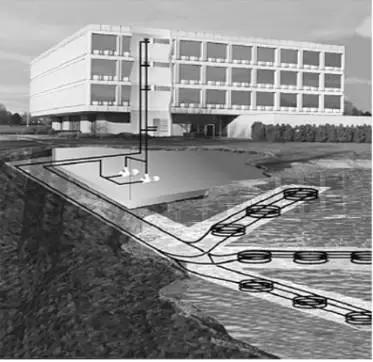

3.8地表水間接換熱示意

2.4單井換熱熱井(Standingcolumnwellheatpumps,SCW)

也就是單管型垂直埋管地源熱泵，在國外常稱為"熱井"。這種方式下，在地下水位以上用鋼套作為護套，直徑和孔徑一致；地下水位以下為自然孔洞，不加任何固井設施。熱泵機組出水直接在孔洞上部進入，其中一部分在地下水位以下進入周邊岩土換熱，其餘部分在邊壁處與岩土換熱。換熱後的流體在孔洞底部通過埋至底部的回水管被抽取作為熱泵機組供水。這一方式主要應用於岩石地層，典型孔徑為150mm，孔深450m。

該係統適用於岩石地質地區，該地區岩石鑽孔費用高，而與岩石直接換熱，大大提高換熱效率，節省鑽孔、埋管費用。須得注意分析具體地質情況，做好隔熱、封閉、過濾、實際換熱量測算等具體工作。

3.9單井換熱熱井示意圖
